概述

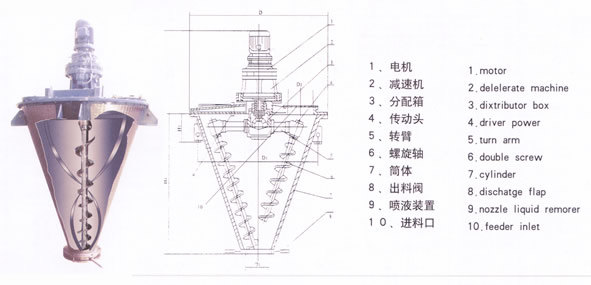

WH系列錐形雙螺旋混合機由螺旋的公、自轉使物料在錐體內產生復合運動，主要產生四種運動形式：
(1)螺旋沿壁公轉，使物料沿錐壁作圓周運動；
(2)螺旋自轉使物料自錐底沿螺旋而上升；
(3)螺旋的公、自轉復合運動使一部分物料被螺旋圓柱面內，同時受螺旋自轉 的離心力作用使螺旋圓柱面內的一部分物料向錐體徑向排放；
(4)上升的物料受自身重力作用下降。四種運動在混合機內產生對流、剪切、擴散，從而達到快速均布混合的目的。
特點
WH系列錐形雙螺旋混合機型按用戶要求可做單螺旋、雙螺旋、三螺旋。
可加裝飛刀，噴淋霧化裝配，滿足特殊工藝要求。
出料閥有手動，氣動兩種方式。
特殊物料可加大電機功率（加重型）。
應用范圍
應用于化工、醫藥、農藥、染料、石油、冶金、建材等粉體（固-固），粉體與液體（固-液），液體與液體（液-液）混合、反應、干燥、冷卻。
技術參數
|
型號 |
WH-0.05 |
WH-0.2 |
WH-0.5 |
WH-1 |
WH-2 |
WH-4 |
WH-5 |
WH-6 |
WH-8 |
WH-10 |
|
生產能力(kg/time) |
|
95 |
190 |
380 |
720 |
1400 |
2400 |
2880 |
3840 |
4800 |
|
全容積(m3) |
0.05 |
0.2 |
0.5 |
1 |
2 |
4 |
5 |
6 |
8 |
10 |
|
裝載系數 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
0.6 |
3000 |
0.6 |
0.6 |
0.6 |
|
疏松密度 |
-0.8 |
-0.8 |
-0.8 |
-0.8 |
-0.8 |
-0.8 |
-0.8 |
-0.8 |
-0.8 |
-0.8 |
|
物料粒度(目) |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
20-250 |
|
電機功率 |
1.5 |
2.2 |
3 |
4 |
5.5 |
11 |
15 |
18.5 |
18.5 |
22 |
|
混合時間 |
6-10 |
6-10 |
6-10 |
8-10 |
8-10 |
8-10 |
8-10 |
8-10 |
8-10 |
8-10 |
|
外形尺寸 |
Ø610*
1450 |
Ø890*
1850 |
Ø1160*
2250 |
Ø1450*
2700 |
Ø1850*
3450 |
Ø2260*
4210 |
Ø2578*
4566 |
Ø2710*
4782 |
Ø2950*
5392 |
Ø3168*
5735 |
|
重量 |
200 |
600 |
800 |
1200 |
1800 |
2500 |
3400 |
3550 |
3700 |
3950 | |
