干燥設備的斗式提升機可垂直或傾斜輸送散狀料，干燥設備的斗式提升機的特點是橫斷面尺寸較小，占地面積少，運輸系統布置緊湊，提升高度大，有良好的密封性等。其缺點是過載的敏感性大，斗和鏈易損壞。
干燥設備的斗式提升機運送物料通常可達30m，一般為12-20m，生產能力在300t/h以下，一般情況下采用直立式提升機，干燥設備的斗式提升機已有定型的產品，可供選用。其結構特征及適應范圍如表2-8。
（二）分類和裝載、卸載方法
干燥設備的提升機的分類有多種，按運送物料的方向可分為直立式和傾斜式。按卸載特性可分為離心式、離心, 重力式、重力式。按裝載特性可分為掏取式、流入式。按料斗的型式可分為深斗式、淺斗式和鱗斗式（三角式）。按牽引構件型式可分為帶式、環鏈?zhǔn)健彐準健０垂ぷ魈匦钥煞譃橹匦汀⒅行汀⑤p型。
為了適應被輸送物料的不同裝載與卸載特性，其料斗可分為深圓底形與淺圓底形。深圓底形料斗適用于輸送干燥的、松散的、易于卸載的物料，如水泥、塊煤、干砂、碎石等。淺圓底形料斗適于輸送濕的容易結塊的、難于卸載的物料，如濕砂、型砂等。
斗式提升機在尾部裝載，在頭部卸載。
（1）裝載方法有兩種型式：
①掏取式（圖2-4）這種方法由料斗在尾部掏取物料而實現裝載。主要用于輸送粉末狀、粒狀、小塊狀的無磨琢性的散狀物料。當掏取這些物料時，不會產生很大阻力。在掏取物料時，料斗可以有較高的運動速度，一般為0.8-2.0m/s。②流入式（圖2-5）這種方法是物料直接流入料斗內而實現裝載。用于運輸大塊和磨琢性大的物料。其料斗是密接布置，以防止物料在料斗之間撒落，料斗運動速度不得超過1m/s。
（2）卸載方法有三種型式。

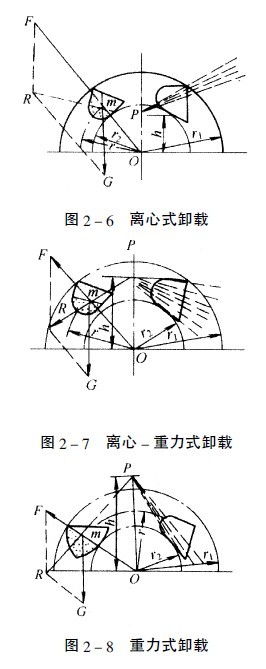

①離心式（如圖2-6），h＜r2；
②離心" 重力式（如圖2-7），r2＜h＜r1；
③重力式（如圖2-8），h＞r2.當料斗由直線提升運動變?yōu)樾D(zhuǎn)運動（即料斗剛繞入驅動滾筒）后，料斗內物料的任一質點同時受重力G和離心力F的作用。
|
