橫流式谷物干燥機是目前最流行的一種谷物干燥機，它的特點是熱風的流向與糧食的流向垂直。圖10-1所示為傳統橫流式干燥機的示意圖，濕糧經斗式提升機被送入干燥機，通過設在干燥機頂部的均布器，使?jié)窦Z分別流入左右兩個網板中間的間隙內，待濕糧充滿后，即可開始干燥作業。在干燥過程中，受排糧理工藝布置能使干燥爐內工件表面的輻照度均勻，從而保證干燥質量。 在設計時必須知道單個輻射元件的溫度分布，然后通過疊加計算出不同組合間隔，與輻射元件不同距離處的溫度分布。為安裝和維修的方便，有時可把若干個輻射器先拼裝在一個框架上，構成組件，然后按工藝要求將若干個組件拼裝在加熱爐內。 輻射器在干燥爐中的布置，主要由工件的形狀和爐形決定，一般可均勻地配置在工件的周圍，以滿足干燥要求。

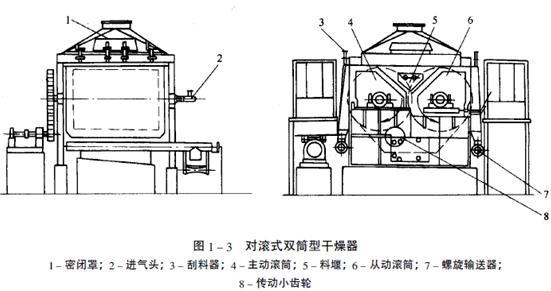

滾筒干燥設備的主要型式（二）雙筒型滾筒干燥設備 雙筒型干燥設備雙筒型干燥設備由同一套減速傳動裝置，經相同模數和齒數的一對齒輪嚙合，使兩組相同直徑的滾筒相對轉動。根據布膜位置的不同，分為對滾式和同槽式兩類。圖1-3為對滾式干燥設備。料液存于兩組滾筒中部的凹槽區域內，四周設置的堰板擋料。兩筒筒體的間隙，由一對節圓直徑與筒體外徑一致或相近的嚙合齒輪控制，一般在0.5-1mm范圍，不允許料液泄漏。對滾的轉動方向，可根據料液的狀況和裝置布置的要求確定。滾筒轉動時咬入角位于料液端時，料膜的厚度則由兩筒之間的間隙控制；咬入角若處于反向時，兩筒的筒壁上料膜厚度，由設置在筒體長度方向上的堰板與筒體之間的間隙控制。對滾式干燥設備適用于有沉淀的泥漿狀物料或粘度較大物料的干燥。 圖1-4為底部進料的同槽式雙滾筒干燥設備。兩組滾筒之間的間隙較大，相對嚙合的齒輪之節圓直徑大于筒體外徑。成膜時，兩筒在同一料槽中浸液布膜，相對轉動，互不干擾。適用于溶液、乳濁液等物料干燥。 雙筒型干燥設備的筒體直徑較小，一般為0.5-1.0m；長徑比(L/D)為1.5-2(范圍。傳動功率接近于單滾筒的兩倍；轉速、筒內蒸汽壓力等操作條件與單滾筒設計相同。出料方式可根據進料位置而定：上部進料，由料堰控制膜厚的對滾筒，可在干燥設備底部的中間位置，設置一臺螺旋輸送最后干燥設備，集中出料。下部進料的雙滾筒干燥設備和由雙筒間隙控制的對滾式干燥設備，則分別在兩組滾筒的側面，單獨設置最后干燥設備進行出料。采用負壓操作的雙筒型干燥設備（見圖1-5），雙筒置于全密閉罩內，結構較復雜，出料方式則采取儲斗料封的型式而間隙出料。這類干燥設備，一般用于回收價值較高的溶劑蒸氣中，操作流程見圖1.6。

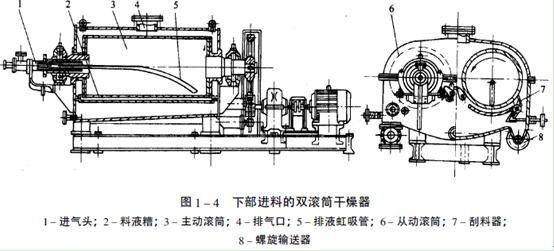

圖1-4為底部進料的同槽式雙滾筒
雙筒型干燥設備的筒體直徑較小，一般為0.5-1.0m；長徑比(L/D)為1.5-2(范圍。傳動功率接近于單滾筒的兩倍；轉速、筒內蒸汽壓力等操作條件與單滾筒設計相同。出料方式可根據進料位置而定：上部進料，由料堰控制膜厚的對滾筒，可在干燥設備底部的中間位置，設置一臺螺旋輸送最后干燥設備，集中出料。下部進料的雙滾筒干燥設備和由雙筒間隙控制的對滾式干燥設備，則分別在兩組滾筒的側面，單獨設置最后干燥設備進行出料。采用負壓操作的雙筒型干燥設備（見圖1-5），雙筒置于全密閉罩內，結構較復雜，出料方式則采取儲斗料封的型式而間隙出料。這類干燥設備，一般用于回收價值較高的溶劑蒸氣中，操作流程見圖1.6。
